^{Представляем пневмопривод с линейной ударной пневмодиафрагмой серии 1-X250 — это удивительное инженерное чудо компании SNT Machinery (Qingdao) Co., Ltd. Этот привод представляет собой усовершенствованную конструкцию с одной пружиной, специально разработанную для непревзойденного управления длинноходным ходом, обеспечивая впечатляющие хода до 250 мм. По сравнению с традиционными пневматическими поршневыми приводами, серия 1-X250 отличается исключительной точностью регулировки и невероятно легкой конструкцией. Он идеально подходит для использования в отсечных приложениях. В сочетании с современными пневматическими клапанами управления, бустерами и быстровыпускными клапанами этот привод обеспечивает молниеносную работу, скорость отклика которой составляет всего 1 секунды, что повышает эффективность до новых высот.}





Срок службы

1. Крышка диафрагмы изготовлена из высококачественной штампованной стали с оцинкованной и окрашенной режущей кромкой, которая обеспечивает прочность и устойчивость к коррозии. Это прочное покрытие остается прочным и неподатливо с течением времени. Кронштейн исполнительного механизма, изготовленный из литой или кованой стали, гарантирует непревзойденную прочность и надежность конструкции.

2. Диафрагма изготовлена из высококачественной неопреновой резины, которая обеспечивает превосходную устойчивость к старению и воздействию химических веществ, сохраняя при этом целостность и форму при постоянном рабочем давлении.

3. Толкающий стержень изготовлен из AISI420 и имеет никелированные поверхности, которые отличаются исключительной гладкостью и высокой устойчивостью к коррозии.

4. Направляющая втулка изготовлена из высококачественной алюминиевой бронзы, что обеспечивает исключительную направляющую и минимальную деформацию даже при низких температурах, обеспечивая оптимальное уплотнение воздушной камеры.

5. Для уплотнения под соединением штока толкателя и кронштейна используется инновационное уплотнительное кольцо ТИПА A, которое эффективно защищает от попадания масла, песка или грязи.

Гибкость приложений

1. Все детали прямого действия и обратного действия имеют универсальный характер, что обеспечивает полную взаимозаменяемость и повышает удобство эксплуатации.

2. Регулируемую позицию установки пружины можно точно настроить в соответствии с ходом. Встроенный литой алюминиевый поддон имеет два положения установки - верхнее и нижнее - что упрощает процесс установки. Кроме того, 3, 4 или 6 пружин можно стратегически настроить для обеспечения различных диапазонов пружин, соответствующих конкретным эксплуатационным требованиям.

3. Каждая спецификация привода сопровождается различными вариантами пружин, которые поддерживают широкий диапазон размеров клапанов, что расширяет возможности его применения.

4. Существует два различных варианта механизма маховичка: Верхний и боковой. В частности, боковое маховичок обеспечивает удобство отсоединения от исполнительного механизма, что упрощает процесс установки.

5. Соединение между приводом и клапаном включает в себя усовершенствованную компрессионную пластину и конструкцию муфты, что упрощает установку и замену упаковки на месте.

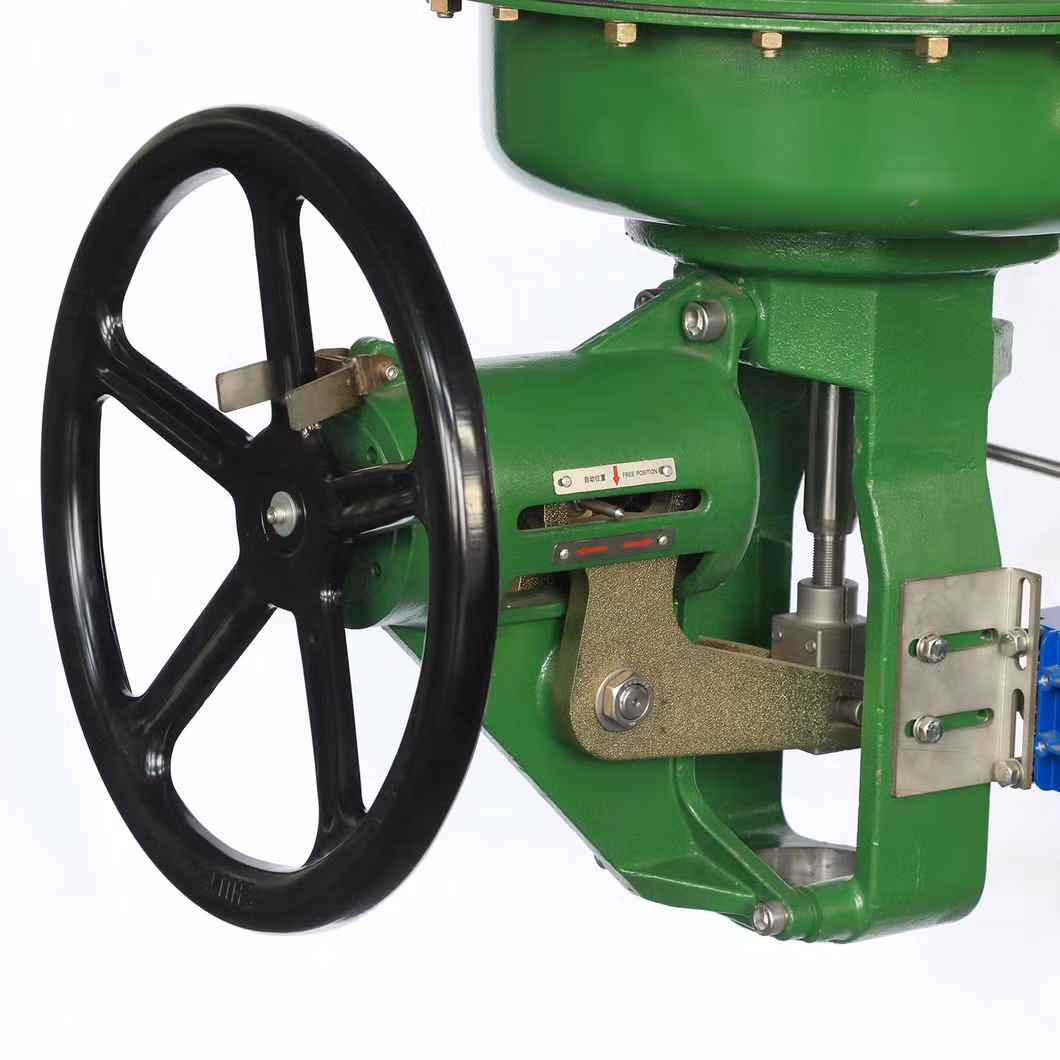

1-X250 D63, БОКОВОЕ МАХОВИЧОК


Габаритные размеры и масса серии 1-X250




Варианты привода

1. Регулируемый верхний ограничитель хода: Продуманная конструкция, ограничивающее ход привода вверх, улучшает управление.

2. Регулируемый нижний ограничитель хода: Тщательно сконструирован для ограничения хода привода вниз, обеспечивая точность.

3. Механизм маховичок, устанавливаемый сверху: Обеспечивает эргономичную управляемость и улучшенный доступ.

4. Механизм ручного рулевого колеса с боковым креплением: Обеспечивает эффективное отслоение для оптимизации операций.

5. Низкотемпературные и высокотемпературные приводы: Специально разработаны для работы в определенных условиях окружающей среды, обеспечивая оптимальную производительность.

6. Низкотемпературные приводы: Идеально сконструированные для безупречной работы в различных температурных условиях, этот продукт подходит для температур от -60°C до 70°C, что делает его невероятно универсальным и надежным.

7. Высокотемпературные приводы: Эти специализированные приводы идеально подходят для высокотемпературных режимов, выдерживающих температуру от -20°C до 100°C.

8. Устройство блокировки привода: Это инновационное устройство блокировки обеспечивает надежное крепление привода во время технического обслуживания, идеально выравнивая его с отказобезопасным положением привода.

9. Дистанционная вентиляция: В ситуациях, когда источник воздуха исполнительного механизма используется в качестве источника природного газа или других опасных газов, корпус исполнительного механизма должен быть оснащен устройством вентиляции. Это предотвращает накопление газов, обеспечивая безопасность и надежность.

10. Дополнительные принадлежности контура управления: Позиционер, регулятор давления, электромагнитный клапан, концевой выключатель, запорный клапан, и бустер, что расширяет функциональность и возможности управления.







Компания SNT Machinery (Qingdao) Co., Ltd является лидером в области производства клапанов управления, который обеспечивает интеграцию производства, проектирования, продаж и обслуживания в единую мощную систему. Отель SNT расположен в оживленном городе Циндао, провинция Шаньдун, на территории 42,000 квадратных метров, а также предлагает современные мастерские и современное производственное оборудование. Являясь маяком инноваций, SNT гордится своим статусом высокотехнологичного предприятия, укрепленного надежными правами интеллектуальной собственности и обогащенного передовыми международными управленческими и производственными знаниями. Благодаря динамичной команде из более чем 150 профессионалов, включая 15% специалистов, занимающихся исследованиями и разработками, и впечатляющим 30% выпускников высших учебных заведений, SNT занимает передовые позиции. Наша неизменная приверженность качеству и инновациям обеспечивает производство высококачественных клапанов, необходимых для нефтехимической, нефтяной и угольной химической отраслей. Свидетельством нашего успеха в 2017 году объем продаж вырос почти до 100 миллиардов юаней.

Компания SNT с гордостью обладает престижным сертификатом TS Special Equipment Manufacturing Certificate и сертификатом ISO 9001, а также высокой квалификацией SINОПЕК, CNOOC, PETROCHINA и SINOCHEM. Наше наследие инноваций подкрепляется многочисленными национальными патентами. Мы разрабатываем и производим широкий спектр решений для клапанов в соответствии со стандартами ANSI, API, DIN, BS и JIS. Используя преимущества всемирно известных клапанов и наши собственные передовые исследования и разработки, мы преуспели в разработке ряда клапанов, включая ГЛОБУС, клапаны продувки котла высокого давления, высокопроизводительные клапаны бабочки, клапаны регулировки угла и эксцентричные поворотные клапаны, и это всего лишь некоторые из них.
Мы продолжаем расширять ассортимент наших клапанов, включая трехэксцентриковые дроссельные клапаны с Т-образным центром, V-образные шаровые клапаны, износостойкие шаровые клапаны, паровые клапаны высокого давления, клапаны управления Micro-Flow, самоуправляемые клапаны и криогенные клапаны. Наши универсальные форматы управления включают ручные, приводные, пневматические и гидравлические операции. Для обеспечения высокого качества мы используем такие высококачественные материалы, как A216 WCB, A217 WC6/WC9 и A351 CF8/CF8M/CF3/CF3M. Наши технические характеристики варьируются от 1/2" до 120", что позволяет обеспечить рабочее давление в диапазоне от ANSI 150# до 2500#, а также температуру от -196°C до 1100°C.

Благодаря усовершенствованным технологиям управления производством и строгим системам контроля качества клапаны SNT являются надежными в различных отраслях промышленности, включая нефтехимическую, нефтеперерабатывающие, металлургическую и железную промышленность, производство бумаги и производство электроэнергии. Наши престижные клиенты включают в себя филиалы SINОПЕК QILU и Qingdao, CNOOC Huizhou Refinery, PETROCHINA Guangxi и Ningxia, а также несколько других, демонстрируя наш обширный охват и высокую репутацию.

В SNT мы отдаем приоритет прибыли наших пользователей, посвятив себя достижению образцового качества и уважаемой репутации бренда. Наши комплексные системы обеспечения качества и исключительный сервис послепродажного обслуживания способствуют налаживанию прочных партнерских отношений с нашими клиентами, способствуя взаимному успеху и процветанию.
